הנחתת רעש ירי (Impulse Noise) והאתגר ההנדסי
סביבת ירי מאופיינת בסוג ייחודי של רעש המוגדר מבחינה מדעית כרעש אימפולסיבי. מדובר בגל קול שנוצר כתוצאה מפיצוץ מהיר המתרחש בשבריר שנייה ומגיע לעוצמות שיא היכולות לחצות בקלות את רף מאה וארבעים הדציבלים. חשיפה לעוצמות אלו, אפילו לזמן קצר, מהווה סכנה מוחשית ומידית למערכת השמיעה. האתגר המרכזי בתכנון נכון של פתרונות בידוד למתקני ירי אינו מסתכם רק בחסימת מעבר הקול החוצה, אלא בעיקר בטיפול בהדהוד הפנימי המחריש אוזניים.
כאשר נורית ירייה בתוך חלל סגור, גלי הקול פוגעים בקירות החשופים, בתקרה וברצפה, וחוזרים אל היורה ואל המדריכים שוב ושוב בצורה של גלים עוקבים. תופעה זו מעצימה את הנזק הפוטנציאלי ופוגעת משמעותית ביכולת התקשורת החיונית כל כך להוראות בטיחות. על פי הנחיות המכון הלאומי לבטיחות ובריאות תעסוקתית בארצות הברית (NIOSH), טיפול אקוסטי נכון בחללים אלו הוא קריטי למניעת אובדן שמיעה כרוני בקרב מדריכים ומשתמשים תדירים.
הפיזיקה של בליעת קול פתאומי
כדי לספק בידוד רעש ירי ברמה נאותה, יש צורך בחומרים בעלי מבנה פנימי ייחודי המסוגל "לכלוא" את גלי הקול ולהמיר את האנרגיה האקוסטית שלהם לאנרגיית חום מזערית. חומרים שאינם מותאמים ספציפית לרעש אימפולסיבי יחזירו חלק ניכר מהתדרים הנמוכים והבינוניים חזרה אל החלל. לכן, התכנון האקוסטי דורש חישוב מדויק של זמני הדהוד ומיקום אסטרטגי של הפאנלים סביב עמדות הירי.
החלקים הרגישים ביותר במבנה הם התקרה שמעל עמדות הירי והקירות הצדדיים הקרובים לקנה. יישום נכון של חומרי בליעה באזורים אלו מפחית באופן דרמטי את העומס האקוסטי הראשוני שפוגע באוזני הנוכחים.
בטיחות אש ועשן בסביבה נפיצה
אחת הסכנות החמורות ביותר במתקנים סגורים בהם מתבצע ירי חי היא סכנת ההתלקחות. בכל לחיצה על ההדק משתחררים לאוויר חלקיקים זעירים של אבק שריפה שלא נשרף במלואו יחד עם עופרת ומתכות נוספות. חלקיקים אלו נוטים להצטבר על גבי משטחים, קירות ותקרות. כאשר משתמשים בחומרי בידוד בעלי מרקם נקבובי ופתוח מאוד, חלקיקי אבק השריפה חודרים לתוך החומר ומצטברים בתוכו לאורך זמן.
מצב זה הופך את הקירות למעין פצצה מתקתקת. גיץ בודד שניתז מהקנה עלול להצית את החלקיקים הכלואים בתוך הספוג האקוסטי וליצור שריפת פתע מהירה וקטלנית. מכאן נובע הצורך הבלתי מתפשר להשתמש בחומרים העומדים בתקני האש המחמירים ביותר. חומרים אלו חייבים להיות כבים מאליהם, לא לטפטף בעת חשיפה לאש גלויה, ולא פחות חשוב מכך לא לפלוט עשן רעיל המסכן את ציבור הלכודים במבנה.
ניקוי ותחזוקה כמונעי שריפות
מעבר לעמידות הטבעית של החומר, היכולת לנקות את הקירות האקוסטיים היא דרישת חובה. לוחות המיועדים לסביבה זו חייבים להיות רחיצים ועמידים בפני שאיבת אבק תעשייתית ושטיפה בלחץ. יכולת זו מבטיחה הסרה שוטפת של חומרי הנפץ המצטברים ומונעת את סכנת ההתלקחות מראשיתה.
עמידות מכנית ומניעת נתזים (Ricochet)
המושג נתז או ריקושט מתייחס למצב מסוכן בו קליע פוגע במשטח קשיח וניתז חזרה לכיוון היורה או לכיוון עמדות סמוכות. במתקני אימון, הבטיחות במטווח היא ערך עליון, ולכן קירות המבנה מוגנים בדרך כלל בפלטות פלדה או בטון מזוין. עם זאת, כאשר מוסיפים שכבה אקוסטית על גבי משטחים אלו, אנו עלולים ליצור בעיות בלתי צפויות אם נבחר בחומר הלא נכון.
ספוגים וקצפים סטנדרטיים, ברגע שהם סופגים פגיעה של קליע שסטה ממסלולו או פגיעה של שאריות מתכת הניתזות מלוח המטרות, נוטים להיקרע ולהתפורר. ההתפוררות הזו יוצרת בלאי מהיר מאוד המחייב החלפה תדירה של החיפוי, חושפת את הקיר הקשיח שמאחוריהם לסכנת נתזים נוספת, ויוצרת פסולת המצטברת על הרצפה ומהווה סכנת החלקה והתלקחות.
הסכנה שמאחורי חומרים קשיחים מדי
מצד שני, שימוש בלוחות אקוסטיים קשיחים מדי עלול לגרום לקליע להידחות מהמשטח ולחזור לאחור. הפתרון ההנדסי הנדרש חייב להיות בעל גמישות מסוימת. חומר איכותי יידע לספוג את הפגיעה המכנית מבלי לשנות את מבנהו, לאפשר לקליע לחדור דרכו מבלי לייצר קרעים נרחבים, ולא לגרום לסטייה של הקליע חזרה אל חלל החדר. תכונות אלו קריטיות לשמירה על סביבת אימון מוגנת ולמניעת פציעות קטלניות.
לוחות וויספר (Whisper): הפתרון האולטימטיבי
כאשר בוחנים את כלל הדרישות המורכבות בליעת הדף קיצונית, מניעת שריפות, עמידות מכנית וחסינות בפני נתזים הפתרונות המסורתיים קורסים בזה אחר זה. כאן נכנסת לתמונה טכנולוגיה פורצת דרך שמשנה את כללי המשחק בתחום הבידוד. מוצר הדגל של חברת סיילדאייר העולמית מציע מענה מושלם ומדויק לכל האתגרים הללו.

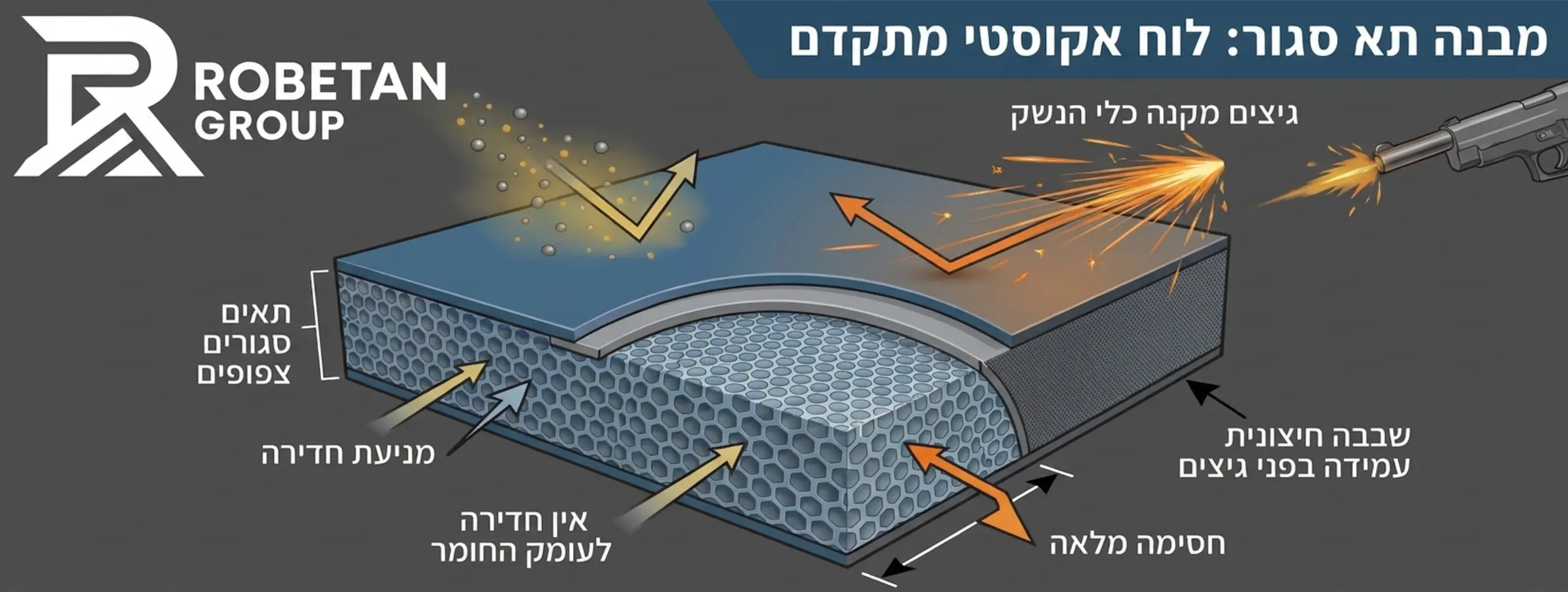

יישום של וויספר פאנל אקוסטי במתקני ירי מעניק שקט נפשי למפעילים ולמתאמנים. מדובר בחומר מוקצף בעל מבנה של תאים סגורים. משמעות הדבר היא שהחומר אטום לחלוטין לחדירת מים, לחות ואבק שריפה, אך בו זמנית הוא מחורר באופן מבוקר המאפשר לגלי הקול לחדור פנימה ולהיבלע ביעילות חסרת תקדים.
יתרונותיו המובהקים של הוויספר

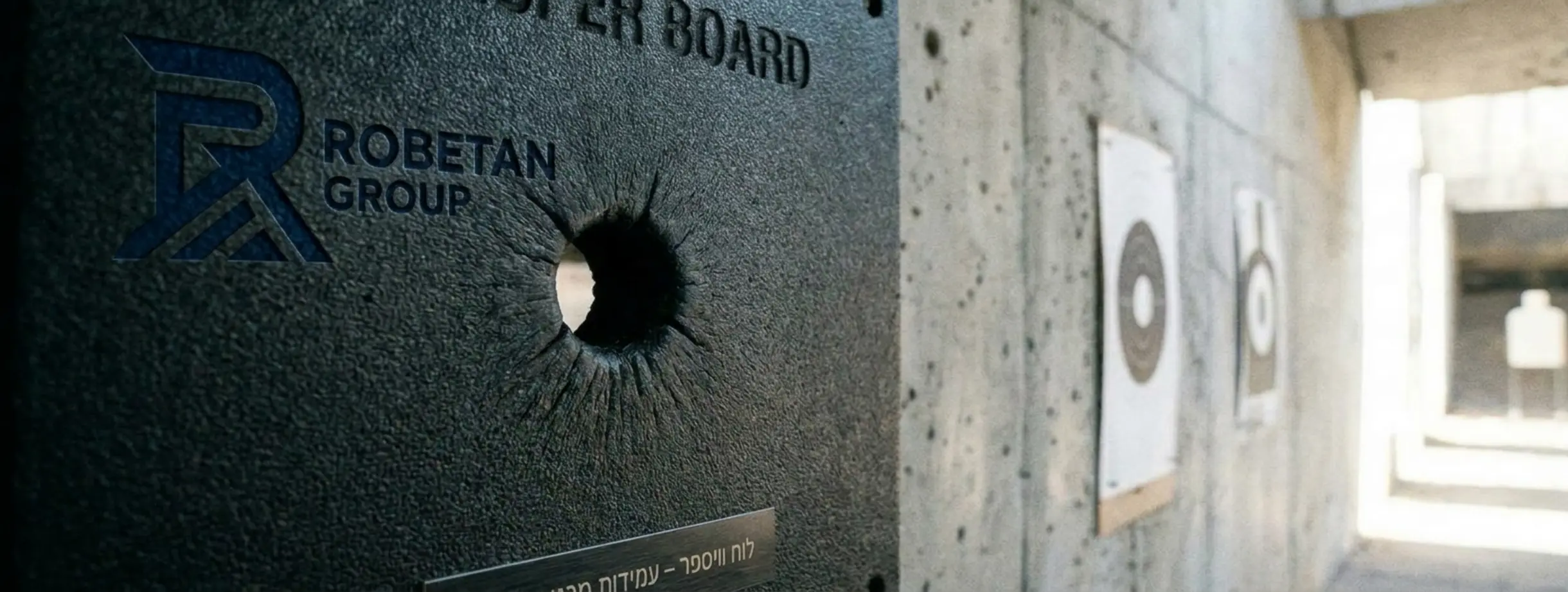

- מונע התפוררות: בשונה מספוגי מלמין או פוליאוריטן, הוויספר גמיש וקשיח כאחד. גם בפגיעה ישירה של קליע, הוא שומר על שלמותו המבנית ואינו משאיר לכלוך.
- בטיחות באש: החומר עומד בתקני האש המחמירים ביותר. הוא מעכב בעירה ואינו תומך בהתפשטות אש גם בסביבה עשירה בפיח ואבק שריפה.
- רחיצות מלאה: מכיוון שהוא מבוסס על תאים סגורים, ניתן לשטוף אותו בצינור מים ולשאוב אותו ללא חשש מיצירת עובש או פגיעה ביכולותיו האקוסטיות.
- הנחתת רעש מקסימלית: המבנה הגיאומטרי שלו מתוכנן לבלוע טווחי תדרים רחבים, מה שמעולה לטיפול ברעשים אימפולסיביים של נשק קל ועד רובי צלפים.
שילוב מערכות אקוסטיות במבנה המטווח

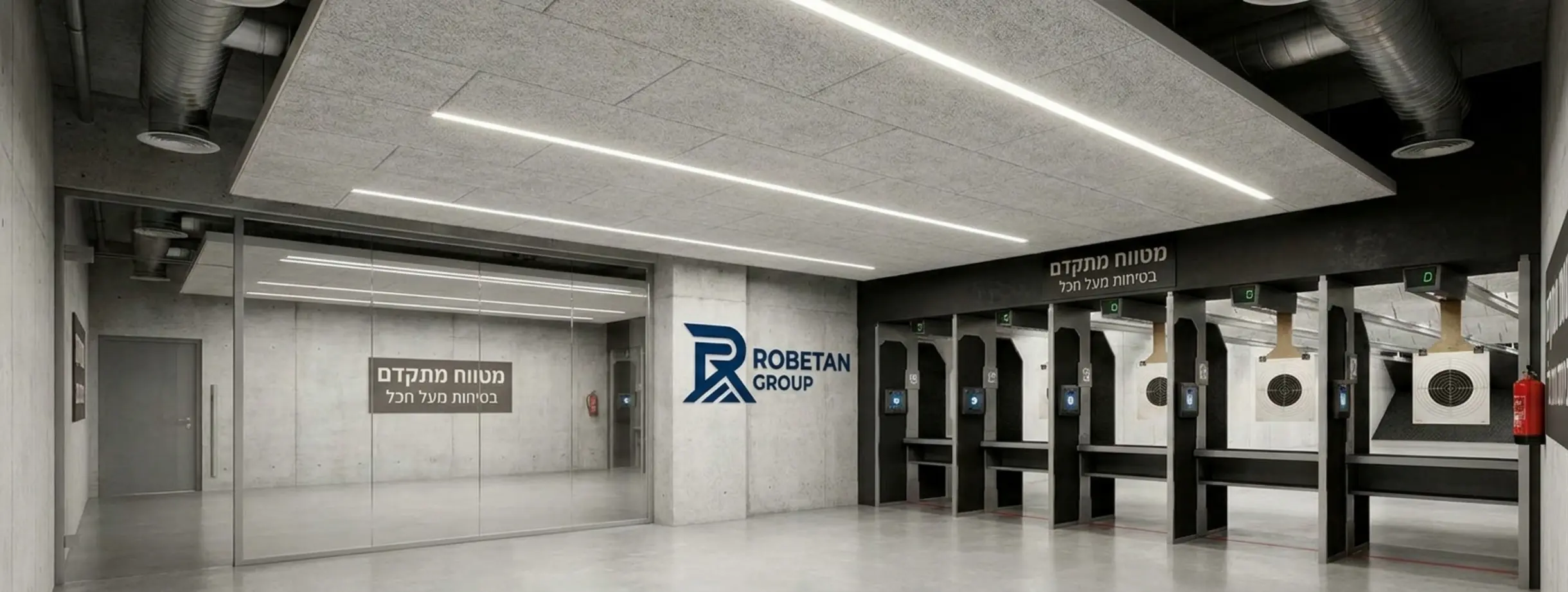

על מנת להגיע לתוצאות אופטימליות, לא מספיק לבחור את החומר הנכון, אלא יש להתקין אותו בצורה מושכלת. תכנון נכון כולל חיפוי של אזורים אסטרטגיים במבנה. האזור שמעל עמדות הירי הוא החשוב ביותר, שכן לשם מכוון חלק גדול מההדף והרעש. יש לדאוג לחיפוי תקרה מלא באזור זה.

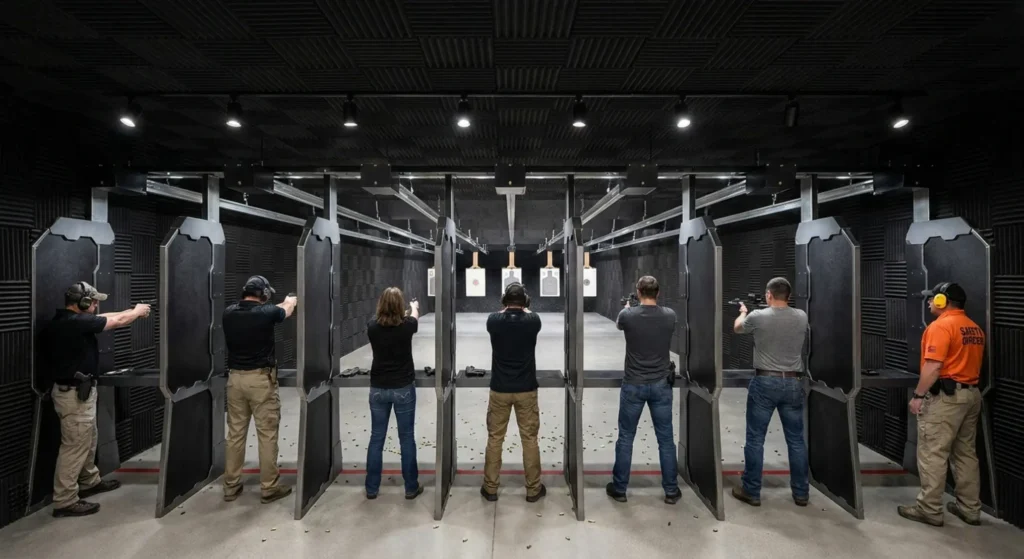

בנוסף, המחיצות המפרידות בין היורים השונים חייבות להיות מטופלות. שימוש של חומר מבודד רעש איכותי על המחיצות מונע מעבר של רעש אופקי מיורה ליורה ומפחית את תחושת הבלבול וההלם בעת ירי מקביל. הקירות שמאחורי היורים והקירות האורכיים של החלל דורשים גם הם התייחסות, לרוב על ידי יצירת באפלים אקוסטיים (לוחות התלויים באוויר) או חיפוי ישיר בהתאם לחישובי זרימת האוויר של מערכות הסינון והמיזוג במקום.
השוואה מקצועית בין חומרי חיפוי
| תכונה נבדקת | ספוגים אקוסטיים רגילים | לוחות וויספר (Whisper) |
|---|---|---|
| עמידות מכנית (התפוררות) | נמוכה מאוד, נקרע בקלות ומתפורר | גבוהה ביותר, שומר על צורתו גם בפגיעה |
| בטיחות אש ועשן | בינונית עד נמוכה (סופג אבק שריפה) | מעולה, עומד בתקנים בינלאומיים מחמירים |
| סכנת נתזים (Ricochet) | התפוררות חושפת קירות קשיחים | סופג פגיעה נקודתית ללא יצירת סכנת נתז |
| תחזוקה וניקיון | לא ניתן לשטיפה מחשש לעובש וריקבון | רחיץ לחלוטין ועמיד בפני מים ולחות |
ייעוץ ותכנון מקצועי להבטחת בטיחות מקסימלית
הקמת סביבת ירי אינה פרויקט לחובבנים. היא דורשת הבנה מעמיקה של הנדסה אקוסטית לצד היכרות יסודית עם תורת החומרים. שימוש בחומרים בלתי מתאימים יוביל בסופו של דבר להוצאות תחזוקה אדירות, לסגירת המתקן על ידי רשויות האכיפה, או לנזקים בנפש ובגוף. צוות מומחים ידע לנתח את המבנה הקיים או המתוכנן, לחשב את ספיקת האוויר הנדרשת לפינוי עופרת, ולהתאים את פריסת הלוחות כך שלא יפריעו לתנועת האוויר אך יבלעו מקסימום רעש.
קבוצת רובטן מתמחה בהתאמת פתרונות קצה אלו. הניסיון הרב שנצבר בטיפול במגוון רחב של מתקנים ציבוריים ותעשייתיים, יחד עם היבוא והייצוג הבלעדי של הטכנולוגיות המתקדמות ביותר בעולם, מאפשרים לנו להציע מעטפת שלמה של ביטחון ושקט תעשייתי. ההבנה כי אקוסטיקה למטווחים דורשת שילוב של עמידות, בליעה מרבית ובטיחות אש עליונה, היא שמנחה אותנו בכל פרויקט ופרויקט. אנו כאן כדי להבטיח שהאימון יעבור בשלום, בשקט המקסימלי האפשרי, וללא כל סיכון מיותר.
